碳化硅泡沫陶瓷过滤器

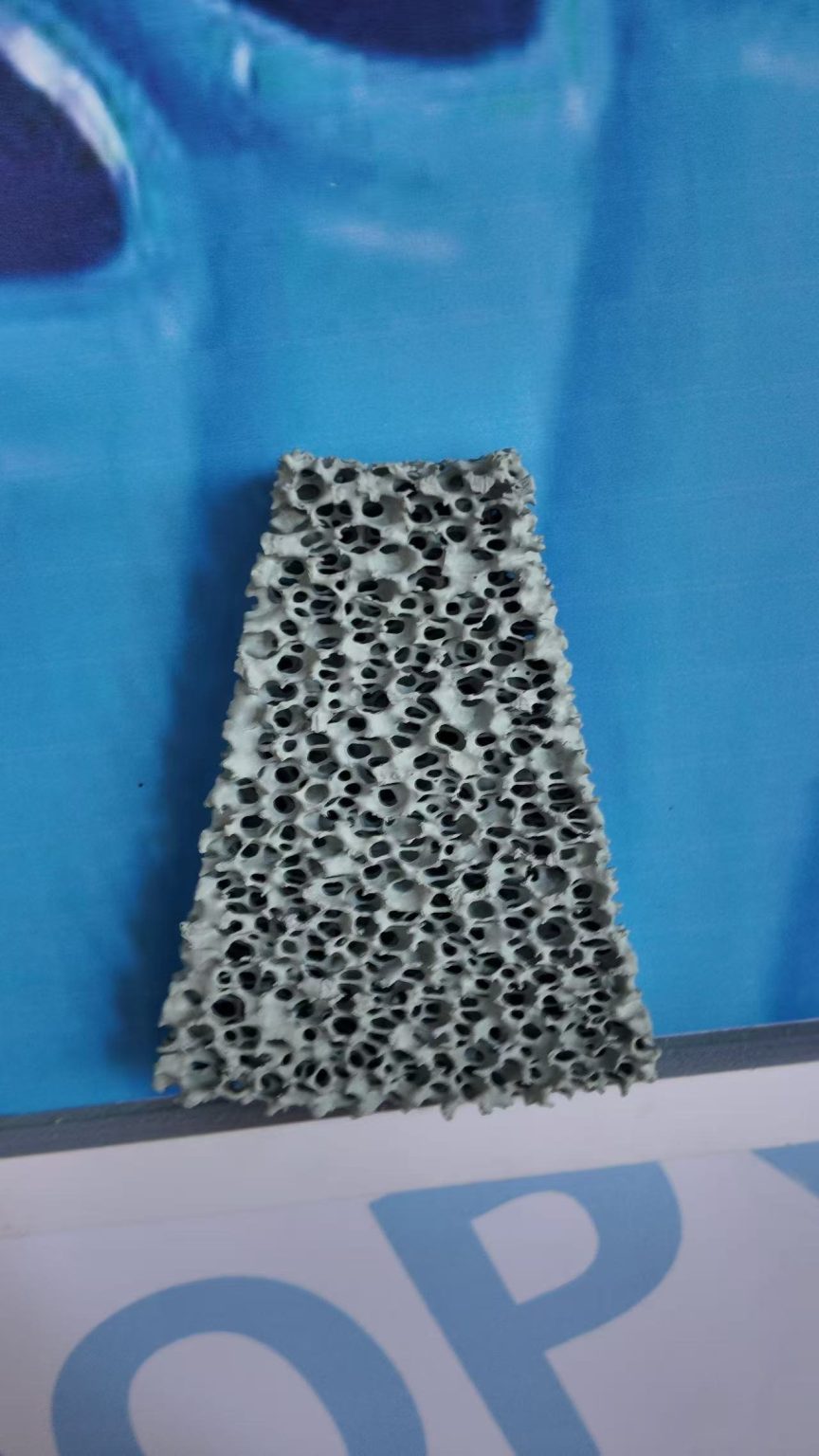

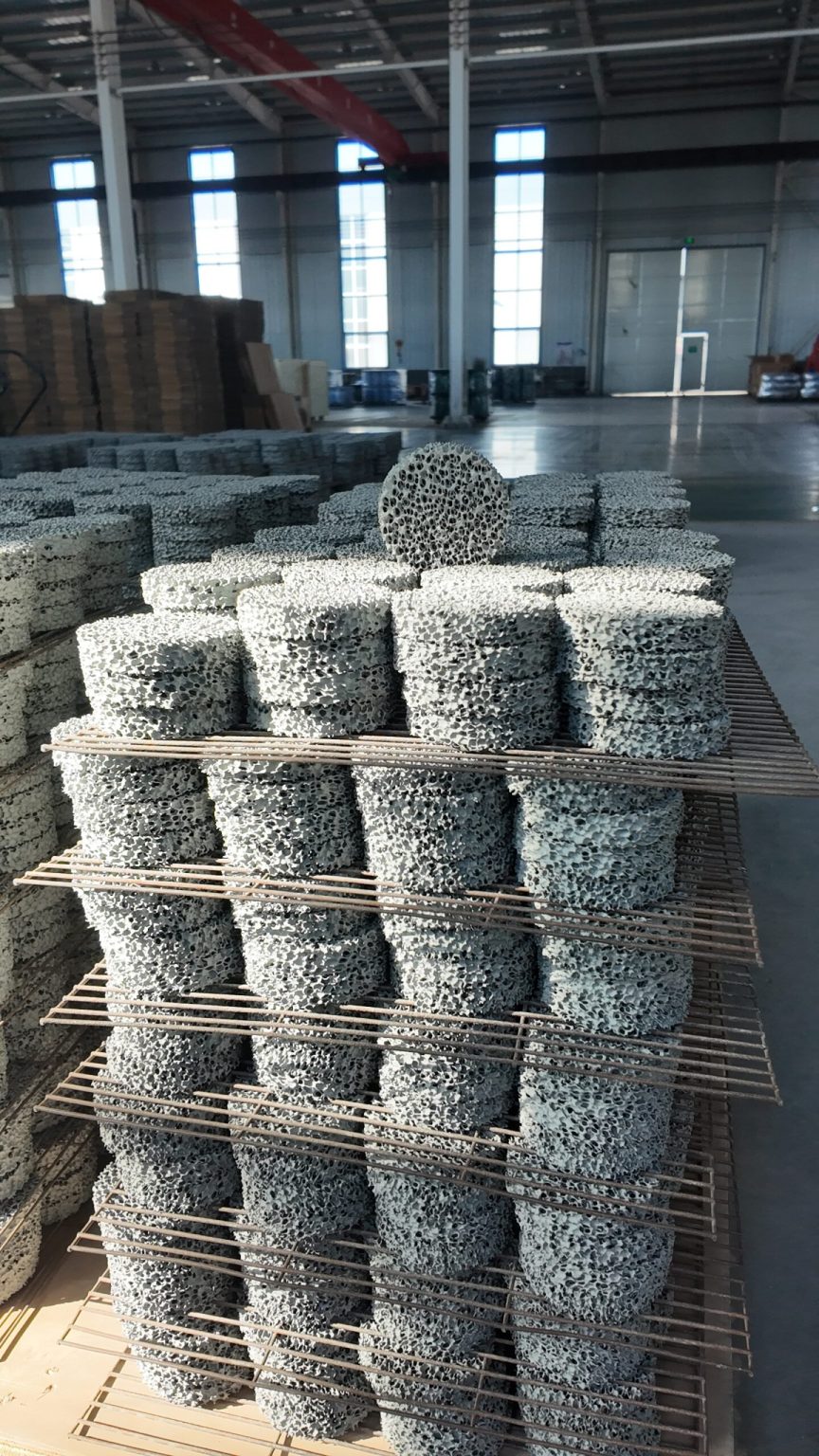

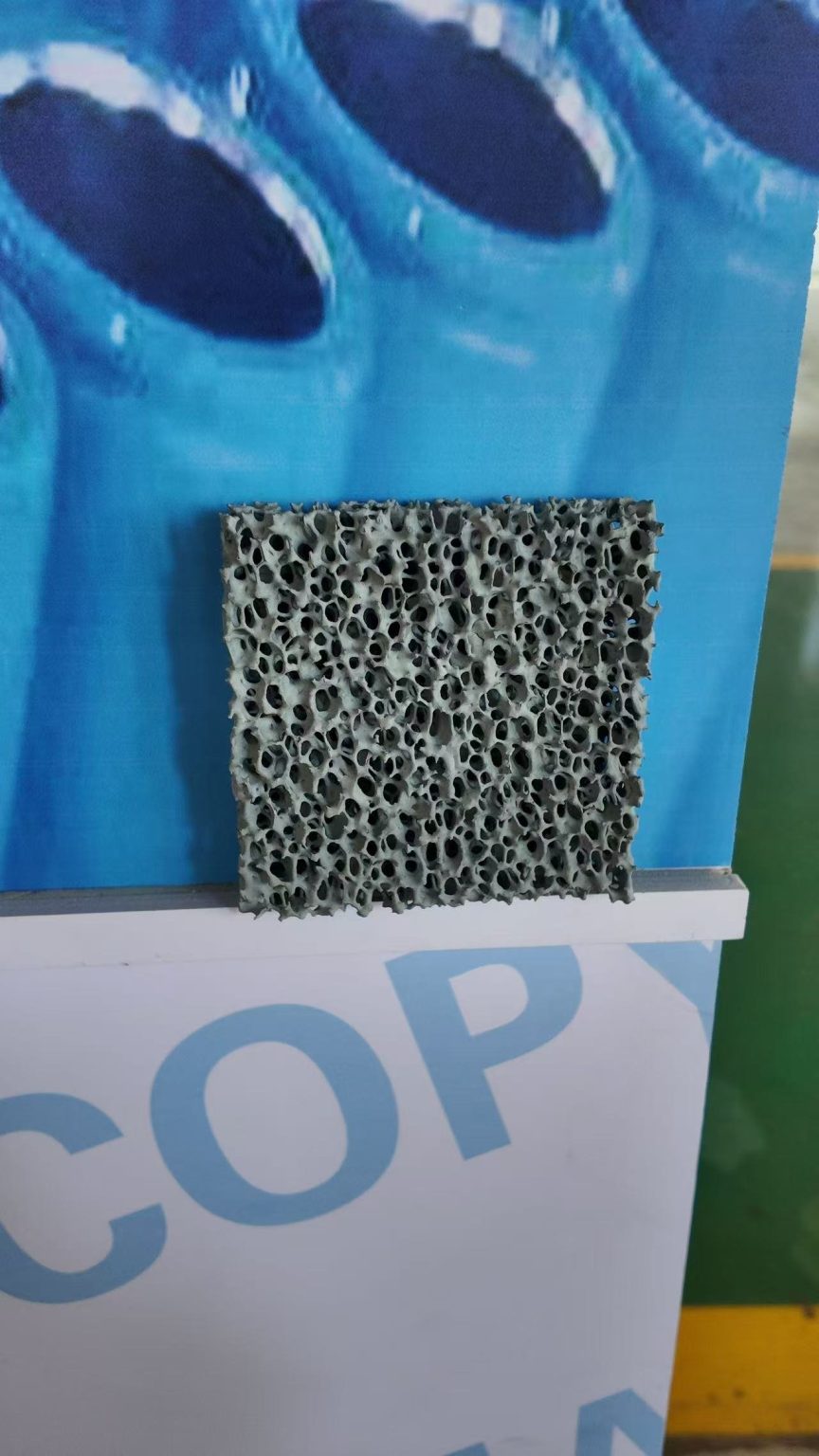

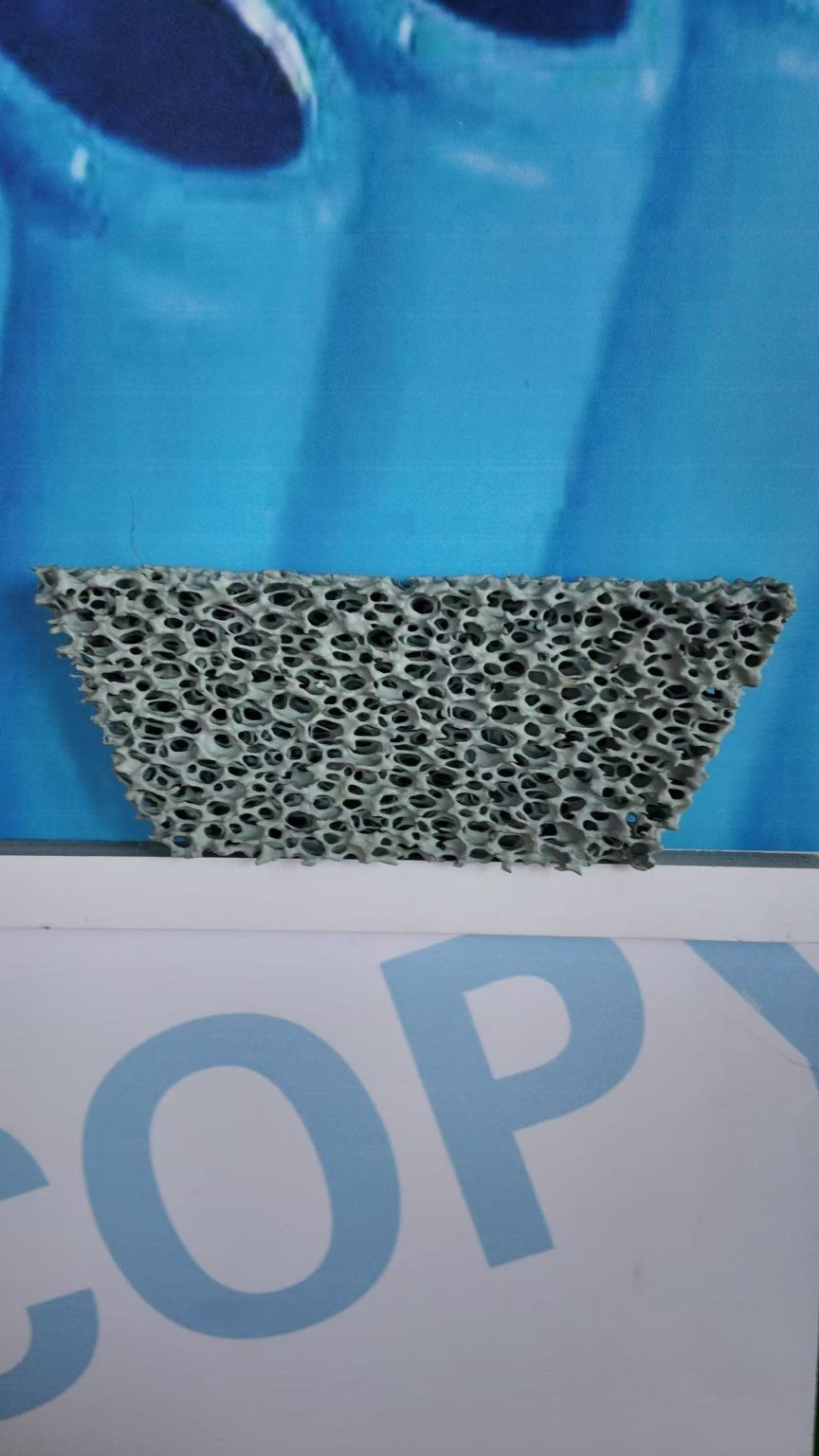

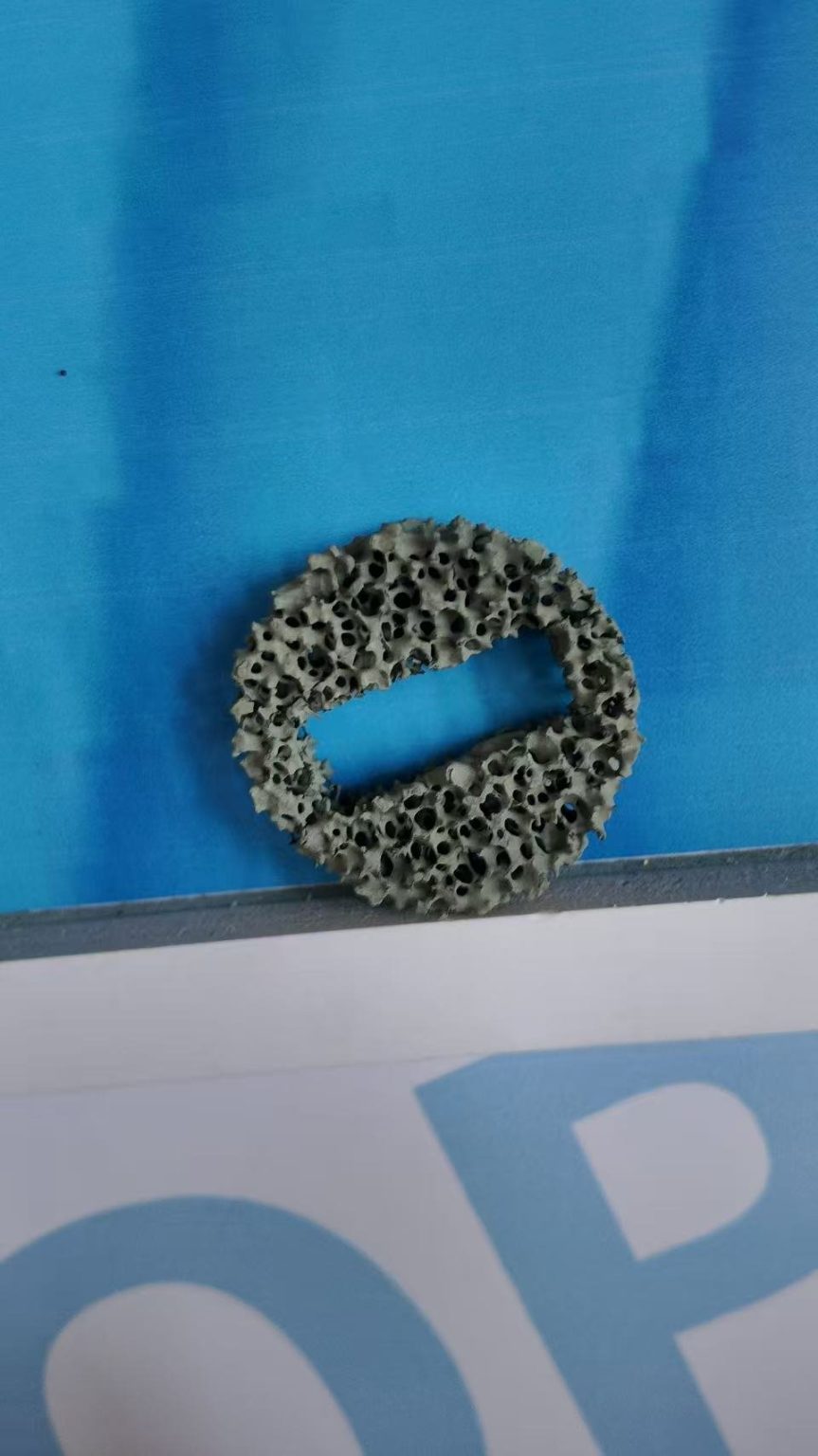

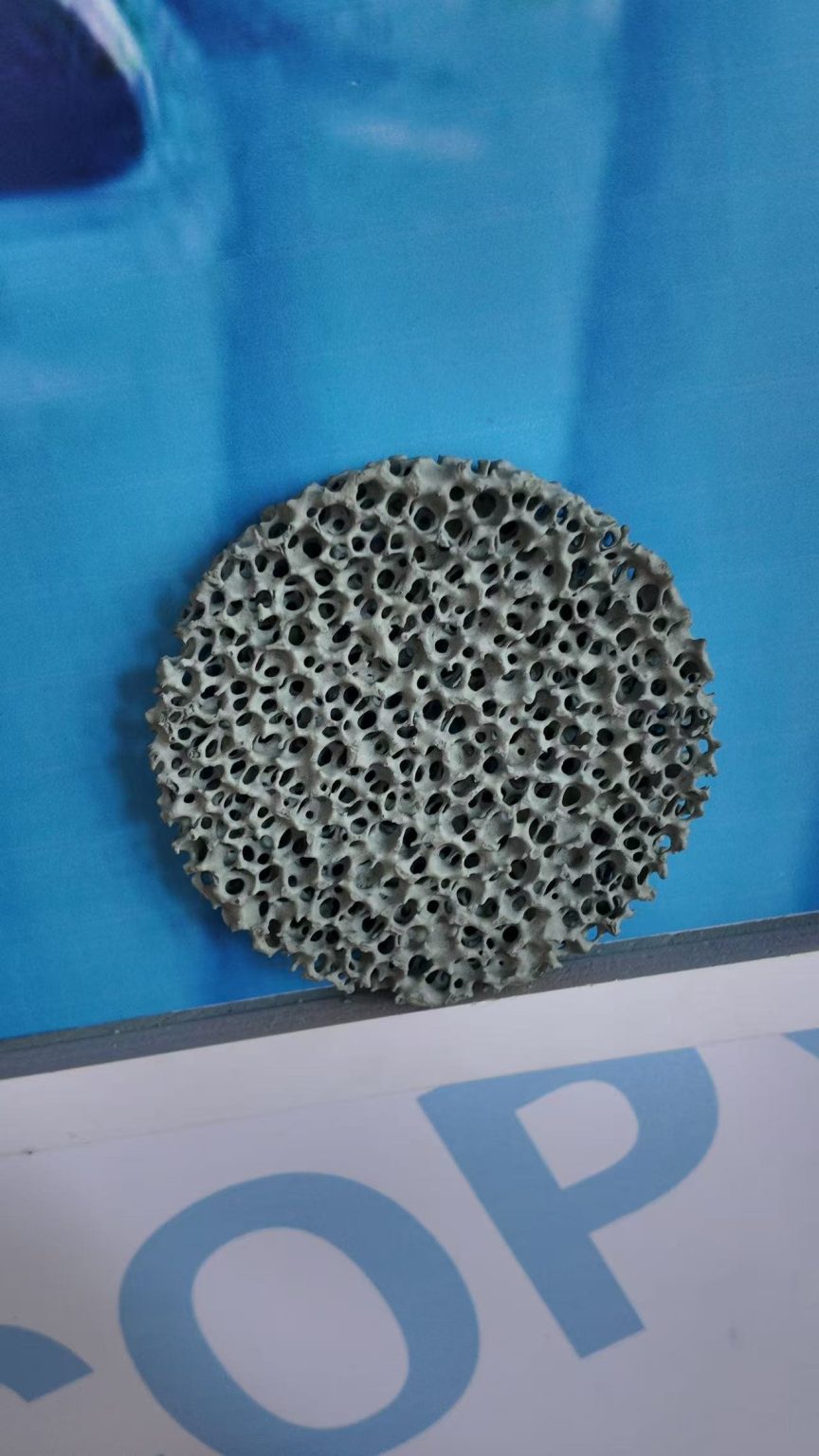

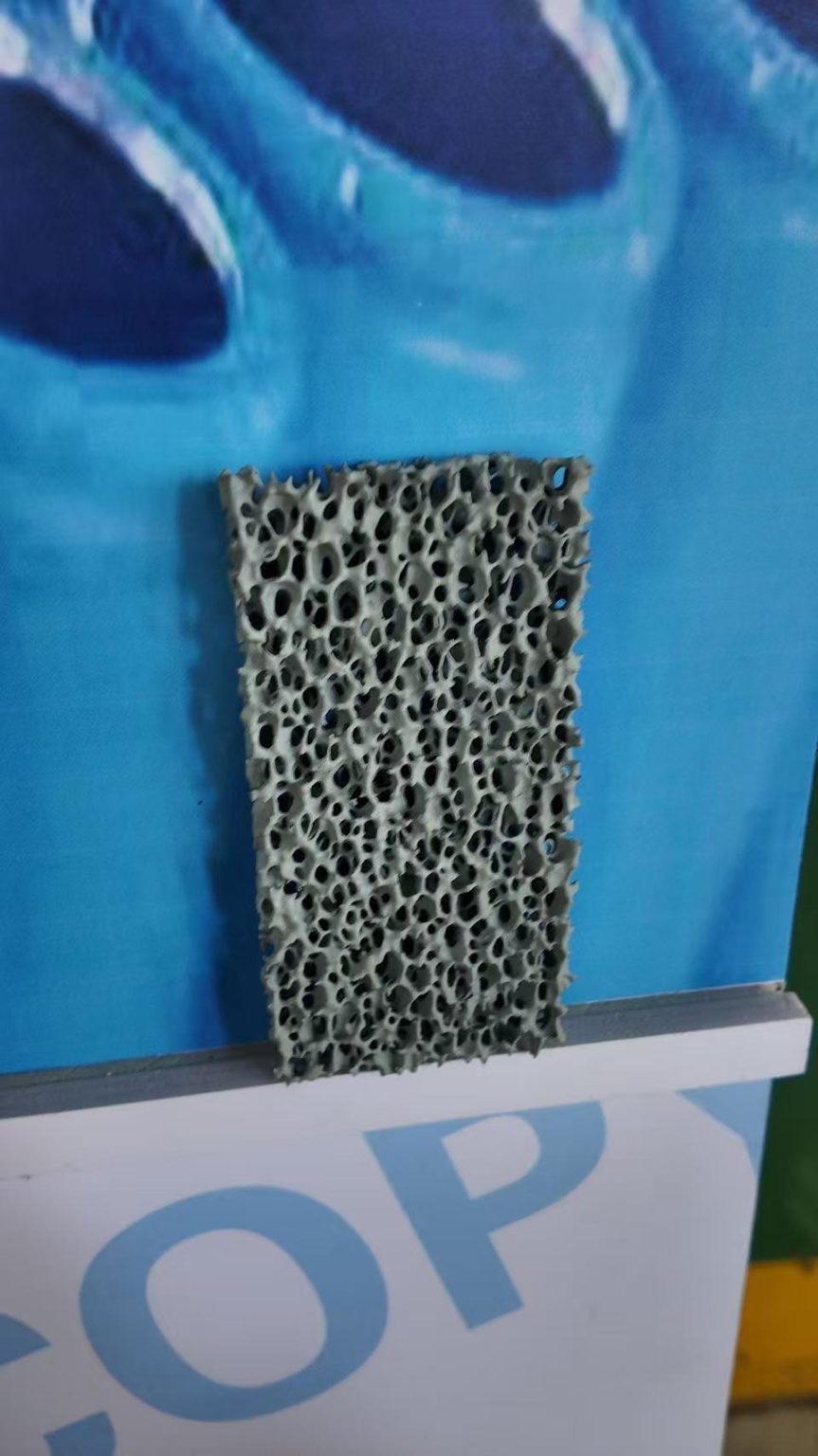

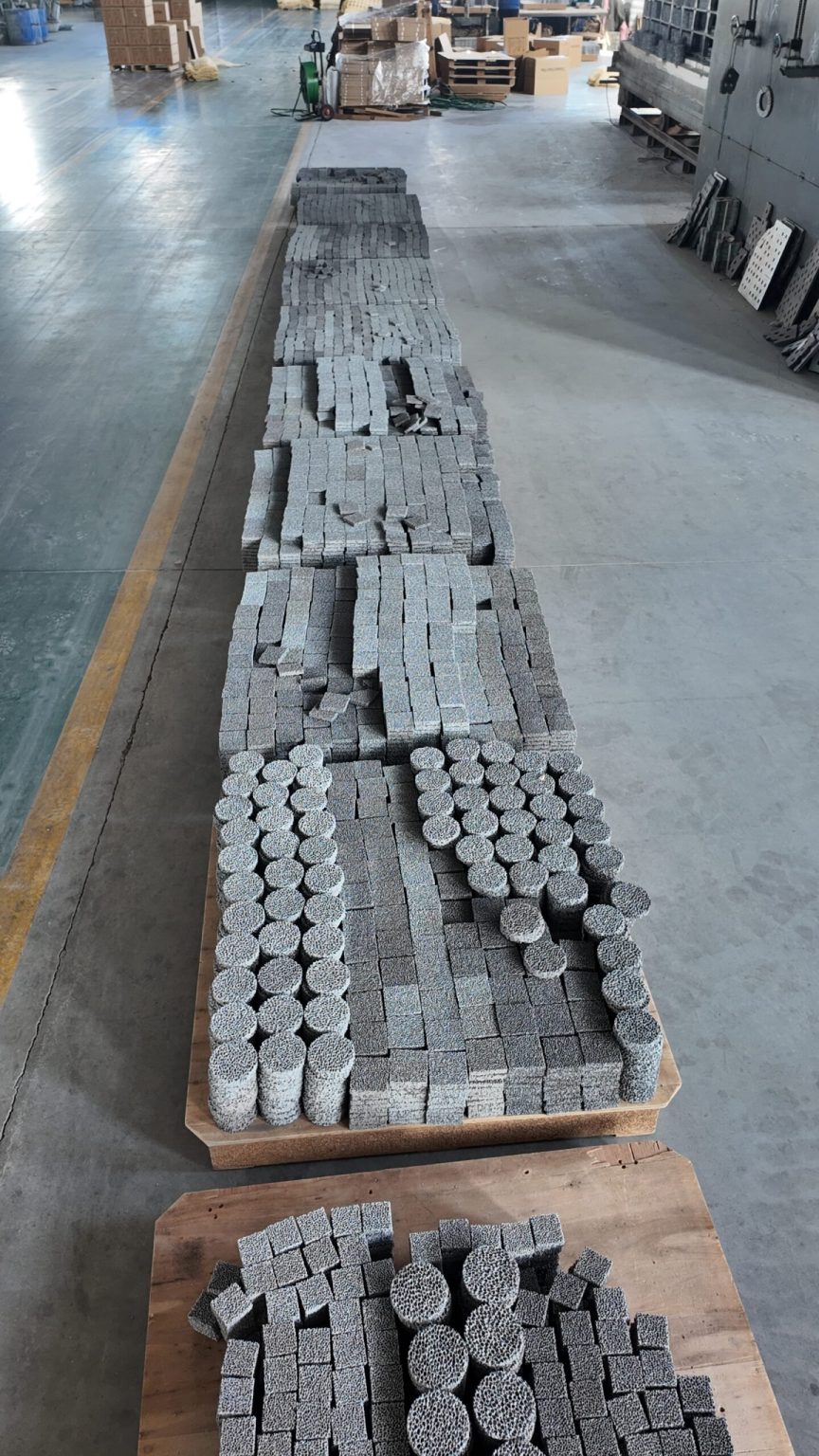

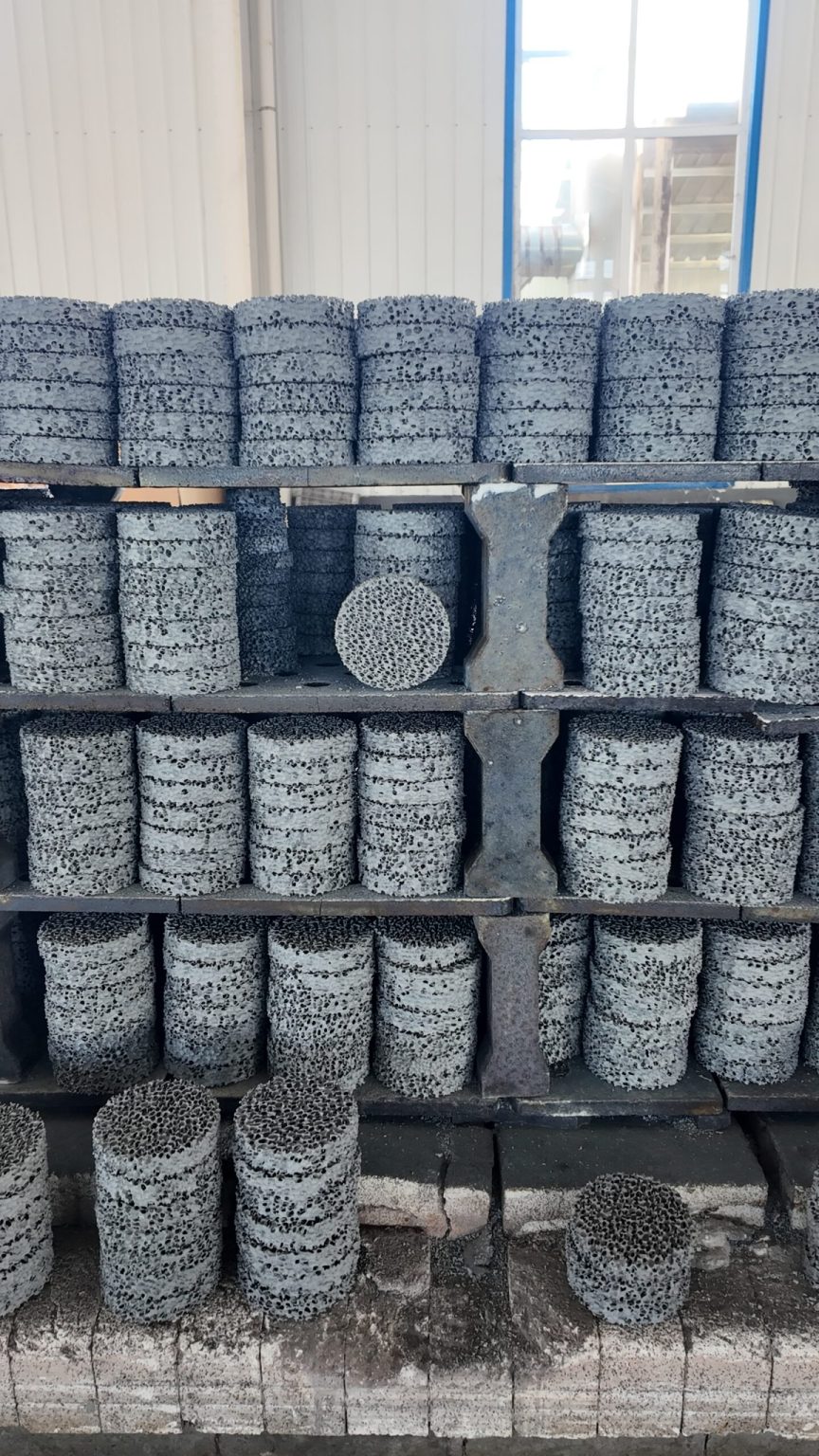

碳化硅（SiC）泡沫陶瓷过滤器是一种具有三维互连网状结构的多孔陶瓷产品。它以碳化硅为主要基体材料，通过特定工艺复制有机泡沫的结构，并经高温烧结而成。该过滤器兼具碳化硅陶瓷的优异性能与多孔材料的高比表面积，在金属熔体过滤、高温气体净化等领域中，是一种关键的功能性组件。
获取报价
迈出关键一步，开启您的成功之路。欢迎向我们的团队索取报价。
质量保证
确保我们的流程和产品符合国际质量与安全要求。
Feature
| 参数 | 典型范围 / 数值 | 说明 |
|---|---|---|
| 孔隙密度 | 8 ~ 40 PPI 或 10 ~ 30 PPI | 即每英寸孔数。PPI 数值越高，过滤精度越精细，但金属液通过的流动阻力也越大 |
| 孔隙率 | 80% ~ 90% | 材料内部孔隙的体积占比，高孔隙率是实现高效过滤的核心基础 |
| 最高使用温度 | ≤ 1500℃ | 适用于铸铁（约 1400-1500℃）及各类铜合金的过滤工序；部分高性能款可在不低于 1600℃的工况下使用 |
| 室温抗压强度 | ≥ 1.5 MPa | 表征材料力学强度，保障过滤器在搬运、安装及使用过程中结构完整 |
| 体积密度 | 0.35 ~ 0.60 g/cm³ | 与孔隙率指标相关，密度远低于致密陶瓷，属于轻质多孔材料 |
| 抗热震性能 | ≥ 2 次循环（1100℃ 水淬） | 承受温度骤变而不开裂的能力，是高温金属液过滤场景的核心性能指标 |
探索我们的氧化锆泡沫陶瓷过滤器
| 尺寸（毫米） | 浇注速率(kg/s) | 过滤能力 (kg) | ||
| 灰铸铁 | 球墨铸铁 | 灰铸铁 | 球墨铸铁 | |
| 40*40*22 | 4 | 3 | 65 | 32 |
| 50*50*22 | 6 | 4 | 100 | 52 |
| 75*50*22 | 9 | 6 | 150 | 75 |
| 75*75*22 | 14 | 9 | 220 | 100 |
| 100*50*22 | 12 | 8 | 200 | 100 |
| 100*75*22 | 18 | 12 | 300 | 150 |
| 100*100*22 | 24 | 16 | 400 | 200 |
| 150*100*22 | 36 | 24 | 600 | 300 |
| 150*150*22 | 50 | 36 | 900 | 450 |
| 170*150*32 | 62 | 42 | 1020 | 510 |
| 200*170*32 | 84 | 56 | 1400 | 700 |
| D50*22 | 5 | 4 | 80 | 40 |
| D60*22 | 6 | 5 | 110 | 55 |
| D80*22 | 12 | 8 | 200 | 100 |
| D90*22 | 16 | 10 | 240 | 120 |
| D125*25 | 28 | 18 | 440 | 220 |
双金属衬套、阀座及备件——买家常见问题解答
1. 什么是碳化硅泡沫陶瓷过滤器？
一种主要由碳化硅（SiC）制成的多孔陶瓷结构，具有三维、相互连通的开孔网状结构（类似于海绵），用于过滤。
2. 它的核心优势是什么？
它集多种优异特性于一身：出色的抗热震性、高温稳定性（最高可达约 1500–1600°C）、对熔融金属（尤其是铁合金和铜合金）良好的化学惰性、高效的深床过滤能力，以及得益于其多孔结构而具备的优良强度重量比。
3. 我该如何选择合适的 PPI（每英寸孔数）？
较低的 PPI 值（例如 10–15）：流体阻力较小，适用于需要高流速或需过滤较大颗粒的应用场景。较高的 PPI 值（例如 20–30）：过滤精度更高，能够捕捉更细小的夹杂物，适用于对金属纯度要求极高的场合。在选择时，需综合考量流量需求与纯度要求。
4. 它主要用于哪些金属？
这是过滤低熔点黑色金属（铸铁、球墨铸铁）及各类铜合金（黄铜、青铜）时，最标准且最具成本效益的选择。对于高合金钢，通常不建议使用此类过滤器，而应选用氧化锆等耐更高温度的过滤器。
5. 使用前需要预热吗？
是的，预热至关重要。通常需预热至约 800–1000°C，以防止因热冲击而产生裂纹，并避免在接触熔融金属时因水分引发的问题（如产生蒸汽、金属飞溅），从而确保过滤器的完整性及铸造过程的安全。
核心优势
碳化硅（SiC）泡沫过滤器的优异性能，源于碳化硅材料本身的固有特性及其独特的泡沫结构。首先，它具备卓越的热学和力学性能。得益于碳化硅的共价键结构，它能够承受约 1560°C 的高温，展现出极佳的高温强度和出色的抗热震性；这使其在接触熔融金属时，即便承受热应力也不会发生开裂。其次，它具有极佳的化学稳定性和过滤效率。它对熔融金属和熔渣表现出极高的耐腐蚀性。其三维网状结构不仅能通过机械截留作用捕捉大尺寸夹杂物，还能利用深床吸附机制有效去除微米级的非金属夹杂物，从而显著净化熔体。
陶瓷泡沫过滤片工艺
该制造工艺采用聚氨酯泡沫浸渍法，将碳化硅浆料均匀涂覆于三维网状载体上。经过精确挤压与受控干燥后，将构件置于1700°C以上的炉内进行烧结；在此过程中，泡沫载体挥发消失，陶瓷粉末发生玻璃化，最终形成坚固且相互连通的骨架结构。
这些成本节约优势，再加上更出色的耐用性，能够助力您的运营实现更高的产量与效率。您的成功，即是我们的成功。
载体选择与预处理
选用具有特定孔隙率和PPI（每英寸孔数）指标的优质聚氨酯泡沫作为初始载体。随后，将该泡沫切割成符合最终产品尺寸的精确几何形状（块状或圆盘状），用作陶瓷浆料附着的3D骨架结构。
浆料浸渍与涂覆
将氧化锆粉末、稳定剂和粘结剂混合，制备出高粘度陶瓷浆料。将泡沫载体完全浸没于浆料中；随后通过机械辊进行挤压，在排出空气的同时，确保浆料均匀且牢固地包覆在泡沫纤维上，并去除多余浆料，以保持其开孔结构。
受控干燥与定型
浆料均匀涂覆成型后，进入受控干燥定型工序。精准控温缓慢晾干，消除坯体内部应力，避免开裂变形，保障多孔结构完整稳定。成品孔隙均匀、强度高、耐高温，用于铸铁、铸钢等金属液过滤，有效去除熔渣、杂质，提升铸件品质。
高温烧结
这是最关键的阶段：坯体在窑炉中经受超过1700°C的高温烧制。在此过程中，聚氨酯泡沫载体完全挥发，而氧化锆粉末则发生物理和化学反应，固化形成高强度的三维陶瓷网格结构。
体验隆超（Longchao）金属熔体过滤片所具备的独特性能。
我们拥有超过30年的自由锻造经验，将传统工艺与现代技术相结合，为您提供完全符合您技术规格要求的金属熔体过滤板。我们的团队将与您密切合作，确保为您提供最契合您应用需求的解决方案。
